【摘要】本文主要介绍了南京地铁移动支付项目网络改造的相关内容，重点介绍为了实现移动支付万兆环网改造，从网络拓扑结构、车站交换机配置、AFC数据流走向等做出的相应改变措施，移动支付网络改造的成功，成为实现南京地铁移动支付的重要因素。 【关键词】A
【摘要】本文主要介绍了南京地铁移动支付项目网络改造的相关内容，重点介绍为了实现移动支付万兆环网改造，从网络拓扑结构、车站交换机配置、AFC数据流走向等做出的相应改变措施，移动支付网络改造的成功，成为实现南京地铁移动支付的重要因素。
【关键词】AFC;移动支付;网络改造
1、移动支付网络改造的背景介绍

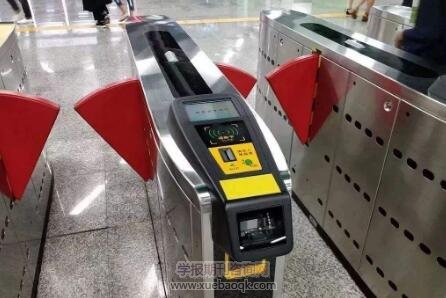

随着网约车、共享单车、扫码购物等移动支付概念的深入人心，不论通过扫描二维码或者银联闪付(NFC)，支付电子化已是大势所趋，从2018年12月移动支付上线以来，南京地铁移动支付业务的运营时间也一年有余，从传统的购票、刷卡到方便快捷的手机移动支付，都离不开传输信息数据的高速公路：网络，而移动支付对数据的时效性要求非常高，需乘客进出站时在移动支付平台(MCPP)对扫码信息进行校验，实时和第三方移动支付平台(TPPT)进行数据交互。这一切都要求在乘客无需等待的情况下完成，因此地铁线路的网络改造成为实现移动支付功能的重要因素。
以客流量最大、运营时间最长的南京地铁一号线为例，传统的AFC网络为星型结构，一号线各个车站通过2M的E1与线路中心的中央汇聚交换机进行相连，实现点对点传输。在保留既有AFC系统设备功能的基础上，面对移动支付业务网络实时通信的高并发数据处理需求，人脸、指纹等生物识别的技术预留，为了确保系统具有一定的可扩展性，不论是网络带宽还是网络结构都存在升级改造的迫切需求。
2、网络拓扑结构的选择与整改
经过对现有AFC网络状态和性能了解和评估后，综合南京地铁网络现状和移动支付业务的实际应用和未来发展要求，对AFC网络进行有针对性的改造，在网络主干、关键设备及汇聚点设备等要点在设计时就考虑“双链路、双冗余”的方案，实现AFC网络全链路各节点的实时监控、报警、故障定位等功能，确保整个移动支付网络的稳定性、高效性和可控性。
通过对各车站的网络结构进行整改，将原有的星型网络改为工业环网，在每个车站的AFC机房内设置两台工业三层交换机，其中一台通过导出车站原先连接路由器的思科交换机的配置，修改后配置到新三层交换机SW1上，替换原有的思科交换机，通过光纤从通信传输网连接至线路中心，用来传输传统的一卡通、一票通等交易数据至票卡清分系统。
另一台SW2通过跳站跨接的方式，采用通信光纤与中心汇聚交换机互联进行自组环网，在珠江路线路LC机房设置汇聚层交换机，与灵山互联网支付平台采用通信光纤进行连接，形成移动支付业务专用环网。再导出车站内原思科二层交换的配置，修改后配置到新二层交换机，根据车站设备阵列数量的不同，将多台工业二层交换机串联成环，安装在各TVM、GATE设备阵列边机。通过以上方式替换原有星型网络里的思科交换机，保持替换前后交换机实现的效果与功能与原先一致。
各个车站内的二层和三层交换机互连成环，新站内环网使用RSTP协议，SW1上联传输网端口nospanning-tree，并开启环回检测功能，SW1与SW2互联的端口开启rate-violation功能，设定违约率阈值，超过阈值后交换机自动shutdown互联端口，降低网络风暴等故障对站内传输环网的影响，同时被关闭的端口只能手动打开，避免发生二次故障。
车站业务VLAN使用VLAN1，SW1与SW2之间启用VRRP协议，SW1为master，SW2为backup。原GATE、TVM、POST的传统业务数据网关为vrrp虚拟网关，通过SW1向上联通到传输网;移动支付业务优先走万兆环网传输，SW1上添加一条指向移动支付数据平台核心网段的静态路由，下一跳为SW2的VLAN1地址，移动支付业务通过SW2走移动支付专用万兆环网到汇聚节点。万兆链路在物理上是环网，但逻辑上不成环，所有万兆端口为access模式，将珠江路汇聚中心→张府园站→...→迈皋桥站→南京站之间级联万兆端口划分到vlan201下，珠江路汇聚中心与玄武门站之间为vlan200。
各站三层交换机使用默认静态路由加BFD指向珠江路站汇聚交换机vlan201的地址，并配置第二条浮动默认路由指向玄武门站vlan201的地址，并修改路由优先级为220，玄武门站配置的第二条浮动默认路由指向珠江路汇聚交换机vlan200地址，并且配置指向各站业务网段的明细路由，下一跳为各站vlan201地址。在思科路由器和替换原有连接路由器的交换机SW1上分别添加一条到达移动支付数据平台的静态路由，使得移动支付的数据在到达思科路由器后，可以向下发给SW1，经由SW1转发给SW2处理。
在全体工作人员的共同努力下，经过披星戴月的网络改造和紧张有序的调整测试，从布线熔纤到交换机上架割接，再到系统和设备的软硬件改造调试，仅仅3个月的时间南京地铁移动支付项目顺利完成改造，通过了五一、十一等重大客流节点的压力考验，实现预定目标稳定运行，为广大乘客提供更好的便捷出行服务。
