摘要：本文主要讲述一种基于悬臂堆取料带式输送机落料点处可升降式导料槽装置，解决了悬臂皮带机在堆、取料工作中落料点处导料槽自动切换状态，避免造成物料撒落及输送胶带跑偏的问题。
关键词：导料槽;输送机;落料点
前言
悬臂堆取料带式输送机是条形储煤场重要堆取料设备，其负责火车来煤经翻车机翻卸及带式输送机输送后，由悬臂堆取料带式输送机在条形煤场内定点堆放工作，同时负责入炉燃煤掺配取料工作。悬臂皮带机作为悬臂堆取料带式输送机重要组成部件之一，其主要负责悬臂堆取料带式输送机在堆料状态下(此时悬臂皮带机为反转状态)火车来煤接卸后，经悬臂皮带机向储煤场定点堆放工作，其次负责悬臂堆取料带式输送机在取料状态下(此时悬臂皮带机为正转状态)，由轮斗装置取料后经悬臂皮带机输送至下一级输送设备。现有悬臂皮带机在堆、取料工作中，经常会造成物料撒落及输送胶带跑偏的问题.
技术方案
一种基于悬臂堆取料带式输送机落料点处可升降式导料槽装置，包括电动推杆、电动推杆驱动机架、导料槽固定机架、可升降导料槽金属侧板、连杆总成和限位装置，所述可升降导料槽金属侧板安装在导料槽固定机架的底部并构成导料槽，可升降导料槽金属侧板下方与输煤胶带的接触位置通过带防溢裙边皮带条固定压板安装带防溢裙边皮带条;所述电动推杆一端安装在电动推杆驱动机架上，该电动推杆的另一端安装在导料槽固定机架上;所述连杆总成为二套并分别安装在可升降导料槽金属侧板两侧，其具体安装结构为：连杆总成的上端通过一套固定铰轴与导料槽安装在一起，连杆总成的下端通过运动销轴安装在悬臂堆取料带式输送机机架上;所述限位装置安装在悬臂堆取料带式输送机机架上且靠近悬臂堆取料带式输送机的头部一侧。
1用于悬臂堆取料带式输送机落料点处可升降式导料槽
2.技术设计

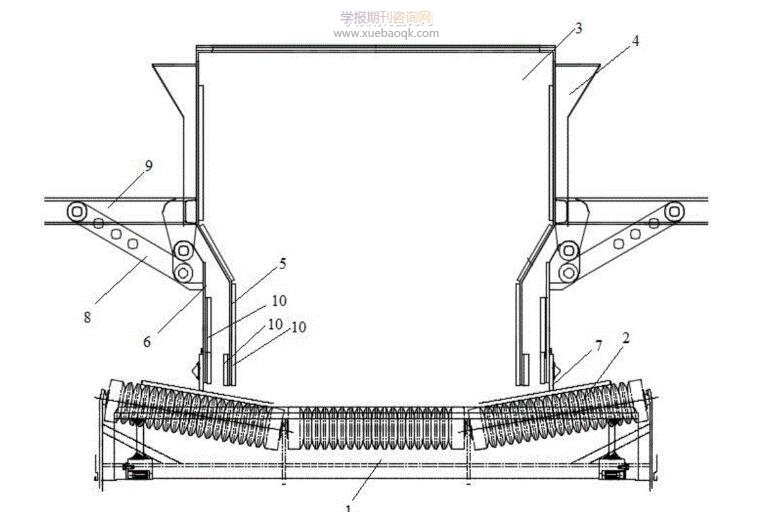

一种基于悬臂堆取料带式输送机落料点处可升降式导料槽装置，如图1所示，包括电动推杆1、电动推杆驱动机架2、导料槽固定机架3、可升降导料槽金属侧板4、连杆总成5和限位装置14。本装置安装于悬臂堆取料带式输送机6头部受料斗位置，该悬臂堆取料带式输送机6安装在悬臂堆取料带式输送机机架10上，在悬臂堆取料带式输送机的头部设有悬臂堆取料带式输送机传动滚筒7。下面对可升降式导料槽装置的各个部分分别进行说明：
所述可升降导料槽金属侧板安装在导料槽固定机架的底部并构成导料槽，可升降导料槽金属侧板(选用厚度为12mmQ235材质制作)下方与输煤胶带13的接触位置通过带防溢裙边皮带条固定压板11安装带防溢裙边皮带条12，其作用是：防止导料槽金属侧板划伤输煤胶带，同时确保物料不出现撒落。
所述电动推杆一端安装在电动推杆驱动机架上，该电动推杆的另一端安装在导料槽固定机架上。该电动推杆采用DTⅡ150060电动推杆，其功率为1.5kw，电动推杆行程为600mm，电动推杆为可升降导料槽提供驱动力。
所述连杆总成为二套并分别安装在可升降导料槽金属侧板两侧，连杆总成的作用是支撑和到位后固定导料槽。所述连杆总成的具体安装结构为：连杆总成的上端通过一套固定铰轴8与导料槽安装在一起，其作用是将连杆总成与导料槽固定;连杆总成的下端通过运动销轴9安装在悬臂堆取料带式输送机机架上，上述销轴与轴套配合为间隙配合0.1mm-0.12mm之间，销轴制作时加工注油孔定期加油确保可升降导料槽正常运行，当电动推杆工作时产生的驱动力通过销轴相对运动，使可升降导料槽实现可控运行状态。
所述限位装置安装在悬臂堆取料带式输送机机架上且靠近悬臂堆取料带式输送机的头部一侧，该限位装置限制电动推杆驱动运行至悬臂皮带机传动滚筒落料点处。
3工作特征
一种基于悬臂堆取料带式输送机落料点处可升降式导料槽装置，其特征在于：包括电动推杆、电动推杆驱动机架、导料槽固定机架、可升降导料槽金属侧板、连杆总成和限位装置，所述可升降导料槽金属侧板安装在导料槽固定机架的底部并构成导料槽，可升降导料槽金属侧板下方与输煤胶带的接触位置通过带防溢裙边皮带条固定压板安装带防溢裙边皮带条;所述电动推杆一端安装在电动推杆驱动机架上，该电动推杆的另一端安装在导料槽固定机架上;所述连杆总成为二套并分别安装在可升降导料槽金属侧板两侧，其具体安装结构为：连杆总成的上端通过一套固定铰轴与导料槽安装在一起，连杆总成的下端通过运动销轴安装在悬臂堆取料带式输送机机架上;所述限位装置安装在悬臂堆取料带式输送机机架上且靠近悬臂堆取料带式输送机的头部一侧。
4技术的优点和积极效果
1、安装于悬臂堆取料带式输送机头部受料斗位置，负责悬臂堆取料带式输送机在堆料状态(带式输送机反转时)，可升降导料槽由电动推杆驱动后推送至带式输送机上，经限位控制可升降导料槽停止在设定好位置，确保悬臂堆取料带式输送机堆料时物料不撒落、胶带运行中不跑偏。反之，悬臂堆取料带式输送机在取料状态(带式输送机正转时)，可升降导料槽由电动推杆驱动后抬起，经限位控制可升降导料槽抬起至设定高度，满足悬臂堆取料带式输送机取料时物料不被可升降导料槽刮蹭。
2、通过可升降导料槽解决了悬臂堆取料带式输送机在堆取料切换状态下悬臂皮带机的正常运行问题，确保不出现物料撒落及胶带跑偏现象;同时电动推杆输出驱动力及限位装置有效控制，使可升降导料槽平稳实现堆取、料状态可靠切换，满足悬臂堆取料带式输送机可靠、安全、稳定运行的要求，可广泛用于条形储煤场悬臂堆取料带式输送机领域。
5工作过程
悬臂堆取料带式输送机在堆料状态时，物料通过尾车输送带及落料斗输送至悬臂皮带机上，此时悬臂皮带机为反转状态，可升降导料槽经电动推杆驱动运行至悬臂皮带机传动滚筒落料点处，经限位控制到位停止，此时物料通过可升降导料槽均匀布置在悬臂皮带上，满足设备正常运行。
机械方向评职知识：农业机械学报收录什么内容的论文
悬臂堆取料带式输送机在轮斗取料状态时，物料通过轮斗装置取料后落在悬臂皮带机尾部，此时悬臂皮带机为正转状态，物料经悬臂皮带机运送至头部，可升降导料槽经电动推杆驱动抬起，经限位控制到位停止，抬起高度满足悬臂皮带上方物料通行不发生刮蹭现象。确保物料经悬臂皮带机运送至下一级设备。
结束语
可升降式导料槽通过电动推杆输出驱动力及限位装置有效控制，使可升降导料槽平稳实现堆取料状态可靠切换，当悬臂堆取料带式输送机为堆料状态运行时可升降式导料槽参与运行，使物料沿胶带运行方向经导料槽均匀布置在输煤胶带上，不出现物料撒落及胶带跑偏现象。反之，取料状态时可升降式导料槽退出运行，可升降导料槽抬起至设定高度，满足悬臂堆取料带式输送机取料时物料不被可升降导料槽刮蹭。
作者：韩桂敏李鹏
